ماكينة تصنيع قوالب الخرسانة الأوتوماتيكية بالكامل للقوالب المجوفة والمصمتة وقوالب الرصف
تجمع آلة تصنيع البلوك الأوتوماتيكية T10 بين التحكم الذكي وتقنية الإنتاج المرنة لتصنيع منتجات خرسانية متنوعة، بما في ذلك البلوك المجوف وبلوك الرصف، مع دعم إعادة تدوير النفايات الصلبة.

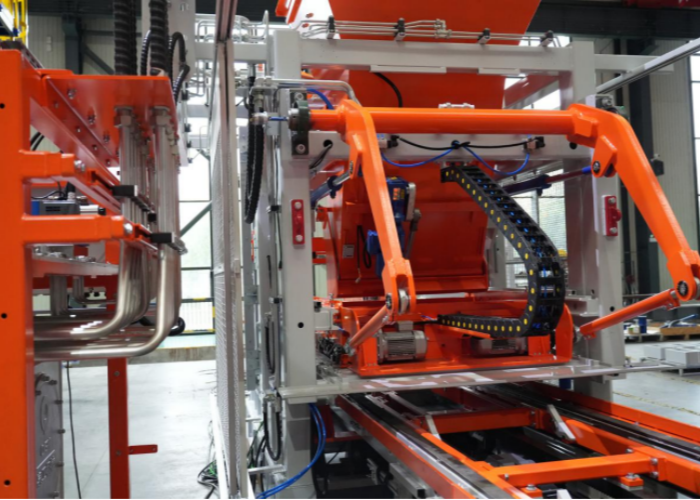

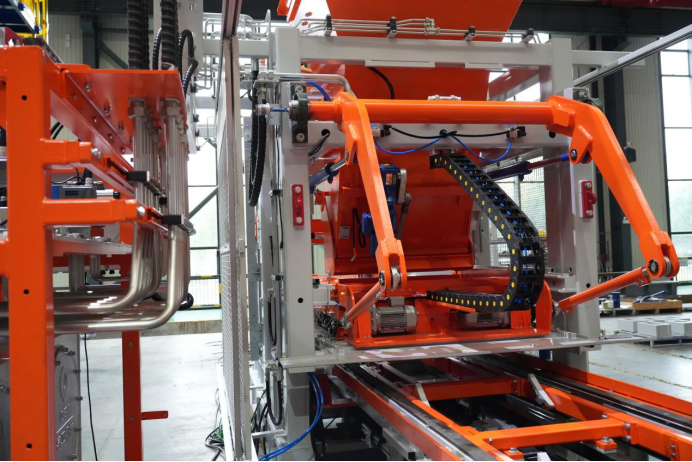

Ⅰ. نظرة عامة على آلة البلوك
الماكينة تصنيع قوالب الخرسانة الأوتوماتيكية بالكامل T10تجمع آلة T10 بين خبرة QGM الراسخة في مجال معدات تصنيع القوالب الخرسانية ومفاهيم الهندسة الألمانية المتقدمة وتقنية التحكم الذكية. صُممت هذه الآلة لإنتاج منتجات خرسانية بكفاءة ومرونة، حيث تدمج هيكلًا مدمجًا، وتشغيلًا موثوقًا، وأدوات تحكم سهلة الاستخدام، وتقنية تشكيل معيارية في منصة إنتاج واحدة.
صُممت هذه الآلة لدعم المصنّعين، بدءًا من منتجي منتجات الخرسانة المتوسطة والكبيرة الحجم، وصولًا إلى المشاريع الجديدة التي تُنشئ عمليات تصنيع آلية للبلوك. يُتيح تصميمها المرن للآلة T10 إنتاج منتجات خرسانية متنوعة، مع التكيف مع متطلبات الإنتاج المختلفة.
يدعم جهاز T10 أيضًا استخدام مواد مختارة من نفايات الصناعة والبناء، بما في ذلكالرماد المتطاير، ومخلفات الفحم، وخبث الصلب، ومخلفات التعدين، ونفايات البناءرهناً بتحضير المواد وتصميم الخلطة بشكل مناسب. هذه الميزة تجعل الآلة مناسبة لمشاريع منتجات الخرسانة التي تجمع بين تصنيع البلوك وإعادة تدوير النفايات الصلبة واستخدام الموارد.
اعتمادًا على القالب وتكوين الإنتاج، يمكن لآلة T10 تصنيع كتل خرسانية مجوفة، وكتل خرسانية قياسية، وبلاط رصف، ومنتجات حماية المنحدرات، وبلاط رصف العشب، وغيرها من المنتجات الخرسانية المصبوبة.
يمكن استخدام هذه المنتجات في البنية التحتية للمدن الإسفنجية، والحدائق والساحات، والمشاريع السكنية والمجتمعية، ومشاريع تنسيق الحدائق، والإنشاءات البلدية الصغيرة والمتوسطة الحجم.
للمصنعين الذين يبحثون عنآلة تصنيع قوالب الخرسانة الأوتوماتيكية بالكامل للقوالب المجوفة وقوالب الرصفتوفر T10 منصة إنتاج مرنة تجمع بين التشكيل الآلي والتحكم التكيفي في الاهتزاز وتقنيات متعددة لمعالجة المواد.
ثانياً: مواصفات آلة تصنيع الكتل
منتجات | الأبعاد الخارجية | عدد القوالب لكل قالب | طاقة إنتاجية لمدة 8 ساعات |
الطوب المجوف | 390*190*190 مم | 10 | 11,520-14,420 |
الكتل القياسية | 240 × 115 × 53 مم | 51 | 73,440-97,920 |
الكتل الهولندية | 200 × 100 × 60 مم | 35 | 40,320-50,400 |
نموذج | T10 |
حجم المنصة | 1200*950 / 1200*870 مم |
أقصى مساحة للقولبة | 1100*820 مم |
ارتفاع المنتج | 40*300 / 40*500 مم |
زمن الدورة | 15 - 25s |
نوع الاهتزاز | اهتزاز الطاولة |
نظام التحكم | سيمنز |
*يعتمد الناتج الإنتاجي الفعلي على تكوين المنتج، وتصميم القالب، وخصائص المواد الخام، وتصميم الخلطة، وظروف التشغيل.
ثالثًا: المزايا التقنية

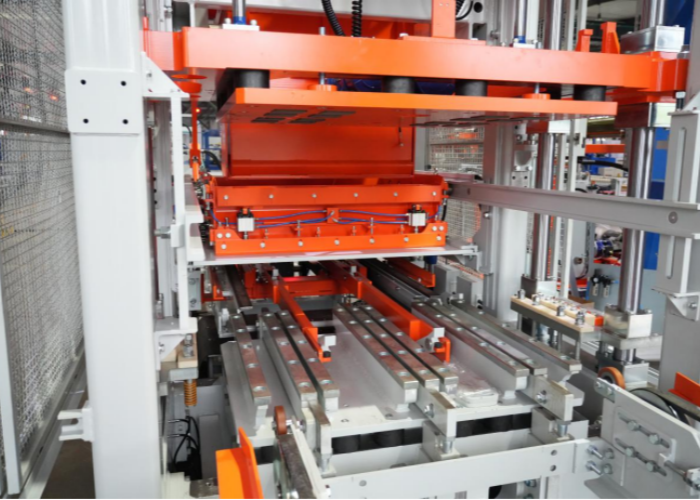

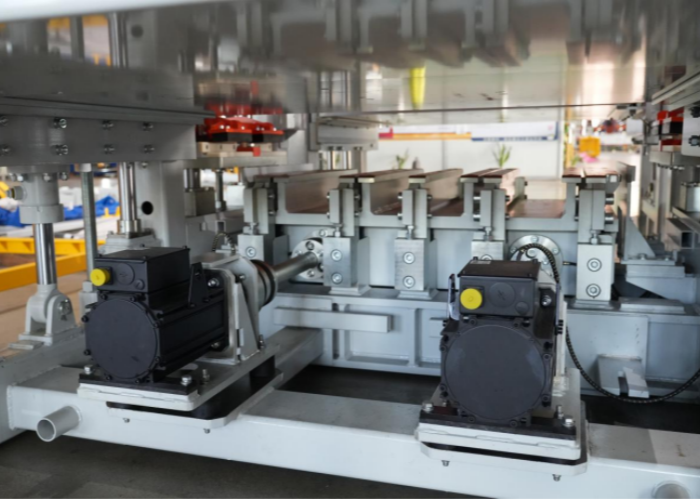

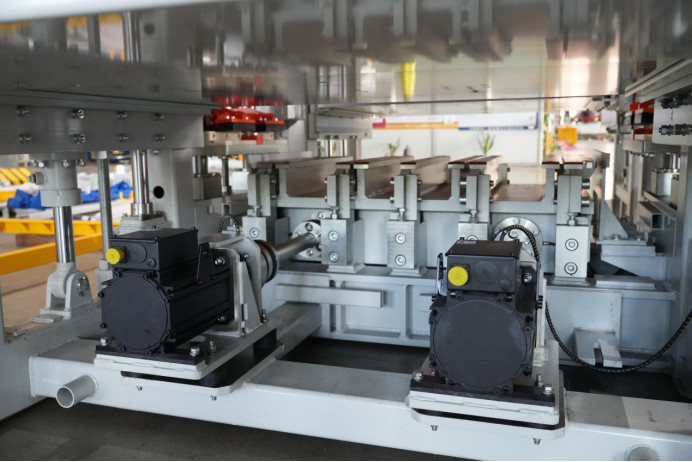

1. نظام اهتزاز مؤازر رباعي المحاور للتحكم الدقيق في التشكيل
يمكن تجهيز T10 بنظام اهتزاز مؤازر رباعي المحاور مصمم لتوفير تحكم دقيق وسريع الاستجابة في الاهتزاز أثناء تشكيل الخرسانة.
محرك سيرفو متزامن واهتزاز متوازن:
تقوم أربعة محركات مؤازرة بتشغيل أربع مجموعات من الأعمدة اللامركزية بشكل متزامن. يساعد الترتيب المتناظر مركزياً على مقاومة قوى الاهتزاز الأفقي ويركز الإثارة الفعالة في الاتجاه الرأسي. يساهم هذا التكوين المتوازن في تقليل الرنين غير الضروري ويدعم نقل الطاقة بشكل مستقر أثناء عملية التشكيل.
ضبط الاهتزاز بدون خطوات:
يُمكّن نظام المؤازرة من ضبط قوة الإثارة بشكل مستمر. ويمكن ضبط معايير الاهتزاز وفقًا لأنواع المنتجات المختلفة ومتطلبات التشكيل، مما يوفر تحكمًا أكبر في عملية رص الخرسانة ويساعد في الحفاظ على اتساق الأبعاد واستقرار الإنتاج.
للمصنعين الذين يديرونآلة تصنيع قوالب الخرسانة بالاهتزاز المؤازريوفر هذا التكوين مرونة أكبر عند التبديل بين القوالب المختلفة ومنتجات الخرسانة.
2. نظام مؤازر ثنائي المحور اختياري للتحكم المرن في الإنتاج
يمكن أيضًا تهيئة T10 بنظام اهتزاز مؤازر ثنائي المحور اختياري للتطبيقات التي تتطلب تحكمًا منسقًا في معلمات الاهتزاز.
تنظيم المؤازرة ذو الحلقة المغلقة:
يستخدم تكوين المؤازرة المزدوجة محركات مؤازرة متعددة المحاور جنبًا إلى جنب مع نظام تحكم ذي حلقة مغلقة قائم على ناقل البيانات لتنظيم تردد الاهتزاز وسعته وطوره.
التنسيق مع عملية التشكيل:
يمكن تنسيق معلمات الاهتزاز مع عمليات تغذية المواد والضغط، بينما يدعم التعديل السريع للمعلمات المنتجات وعمليات الإنتاج المختلفة.
وهذا يُمكّن الآلة من تكييف ظروف التشكيل الخاصة بها بكفاءة أكبر عند تغير متطلبات الإنتاج.
للعملاء الذين يقومون بتقييمماكينة تصنيع قوالب أوتوماتيكية مزودة بنظام تحكم بالاهتزازات المؤازرةيوفر النظام الاختياري مستوى إضافيًا من مرونة العملية.

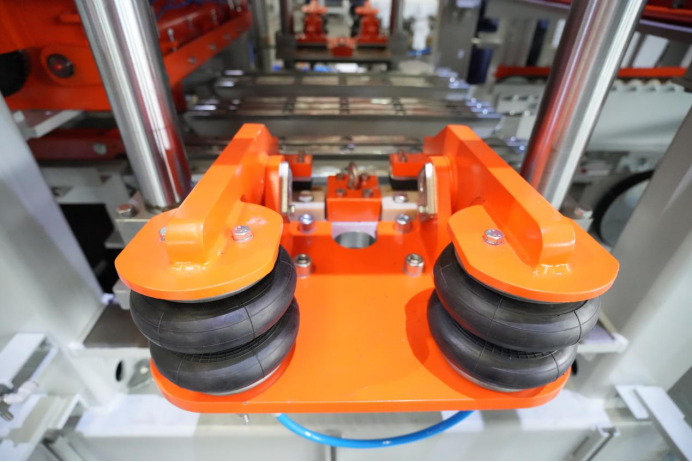

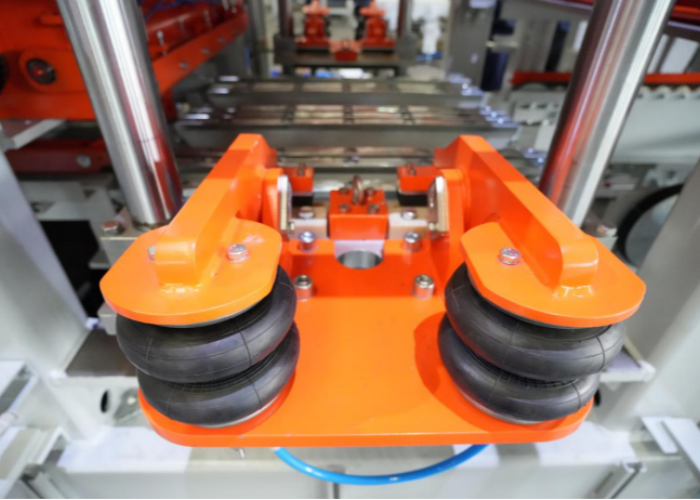

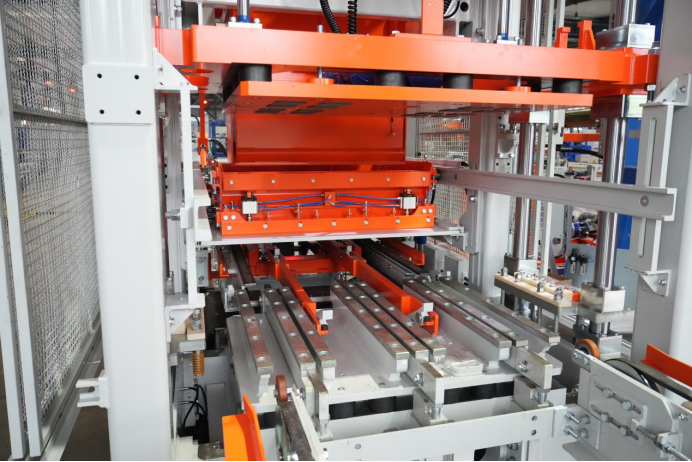

3. نظام تثبيت إطار القالب بنابض هوائي لتغيير القوالب بشكل أسرع
يستخدم جهاز T10 نظام تثبيت إطار القالب بنابض هوائي ليحل محل ترتيبات التثبيت الميكانيكية التقليدية.
التثبيت والتحرير الهوائي السريع:
يتحكم النظام في قفل وفك إطار القالب من خلال نفخ وتفريغ زنبرك هوائي. وهذا يوفر استجابة سريعة، وقوة تثبيت ثابتة، وتحديد دقيق لموضع القالب.
تثبيت القالب بشكل مستقر أثناء الاهتزاز:
يساعد تثبيت القالب بشكل آمن على الحفاظ على استقرار القالب أثناء عملية التشكيل مع تقليل الحركة والتآكل الناتجين عن الاهتزاز عند واجهة القالب.
كما تساعد عملية التثبيت والتحرير السريعة على تقصير إجراءات تغيير القوالب، مما يجعل T10 مناسبًا للمصنعين الذين ينتجون أنواعًا متعددة من منتجات الخرسانة.
تدعم هذه الميزة الكفاءةإنتاج سريع لقوالب الخرسانة مع تغيير سريع للقوالبحيث تكون مرونة الإنتاج واستخدام المعدات أمراً بالغ الأهمية.
4. نظام الكبش الاهتزازي للضغط الفعال والصيانة السهلة
تم تجهيز مكبس الاهتزاز T10 بآلية قفل سريع تعمل بالوسادة الهوائية مصممة لتبسيط عملية التركيب والاستبدال والتأمين.
قفل سريع للوسادة الهوائية:
تتيح آلية القفل تركيب وفك المكبس بكفاءة، مما يقلل من التدخل اليدوي أثناء الصيانة وتغيير المنتجات.
اهتزاز منسق أثناء الضغط:
تم تركيب محركات اهتزاز عالية الكفاءة على جانبي الكبش لتوزيع قوى الاهتزاز بشكل أكثر تساوياً أثناء عملية ضغط الخرسانة.
يساعد هذا العمل المنسق على دعم كثافة المواد الموحدة، وقوة الضغط، والتشطيب السطحي في المنتجات النهائية.
بالنسبة للمصنعين الذين ينتجون مواصفات مختلفة للكتل، يمكن أن يؤدي التكوين سريع التغيير أيضًا إلى تبسيط الصيانة وتعديلات الإنتاج المتعلقة بالقالب.

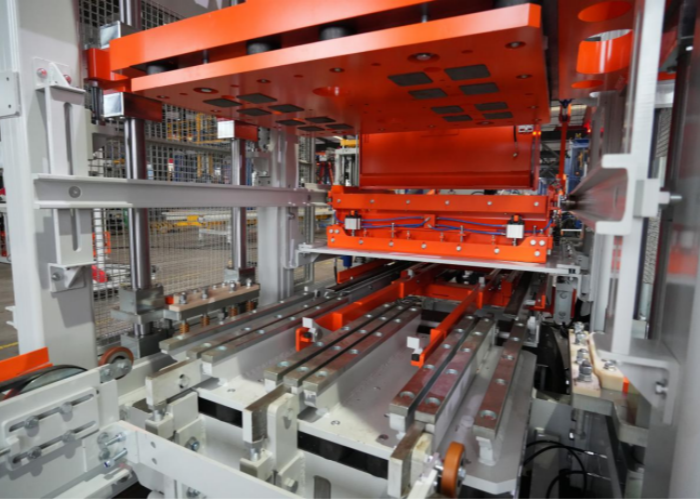

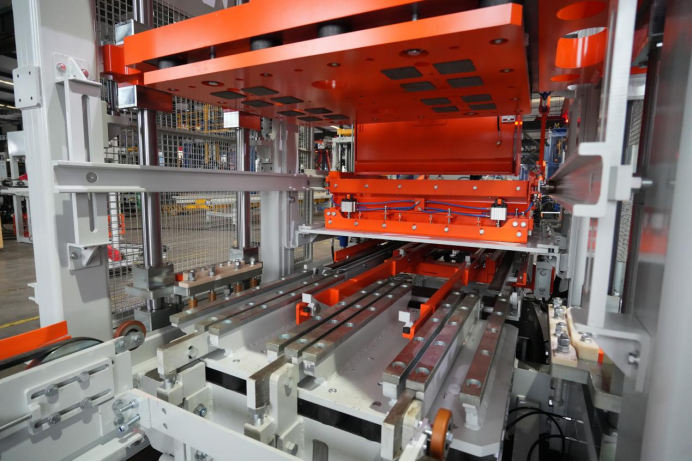

5. نظام طرد القوالب الأوتوماتيكي لتبديل المنتجات بكفاءة
يشتمل جهاز T10 على نظام إخراج سريع للقالب يعمل على أتمتة المراحل الرئيسية للتعامل مع القالب.
إدخال القوالب وتحديد موضعها آلياً:
يدعم النظام إدخال القوالب تلقائيًا، وتحديد المواقع بدقة، والإخراج السريع، مما يقلل الحاجة إلى تركيب القوالب وإزالتها يدويًا بالطريقة التقليدية.
تقليل وقت التغيير:
يساعد تصميمها المعياري على تقصير إجراءات استبدال القوالب ويدعم الانتقالات الأسرع بين مواصفات المنتجات المختلفة.
بالنسبة للمصانع التي تنتج منتجات خرسانية متعددة، يوفر هذا مرونة أكبر لـكتلة خرسانية أوتوماتيكيةإنتاج مع تغيير سريع للقوالب.
6. نظام تغذية المواد الأساسية الهيدروليكي لتوزيع المواد بشكل متسق
تستخدم آلة T10 نظام تغذية المواد الأساسية الذي يعمل بالهيدروليك للتحكم في الحركة وعملية التعبئة بدقة أكبر.
نظام الدفع الهيدروليكي والتغذية القابلة للتعديل:
تتحكم الأسطوانات الهيدروليكية في سرعة التغذية وقوة الدفع، مما يساعد على توزيع الخرسانة الأساسية بشكل متسق في جميع أنحاء تجاويف القالب.
تقليل التداخل والانفصال بين المواد:
تساعد حركة المواد المستقرة على تقليل مشاكل التغذية مثل الانسدادات والتسرب وانفصال المواد. كما توفر ظروف التعبئة المتسقة أساسًا أكثر استقرارًا لعملية الاهتزاز والضغط اللاحقة.
بالنسبة للمصنعين الذين يعالجون تركيبات مختلفة من الركام، فإن تغذية المواد المتحكم بها أمر بالغ الأهمية للحفاظ على ظروف تشكيل متسقة.
وبالتالي، يمكن للنظام دعم التطبيقات التي تتضمنإنتاج قوالب الخرسانة باستخدام الركام المعاد تدويرهبشرط أن تكون المادة محضرة بشكل صحيح ومناسبة للمنتج المقصود.

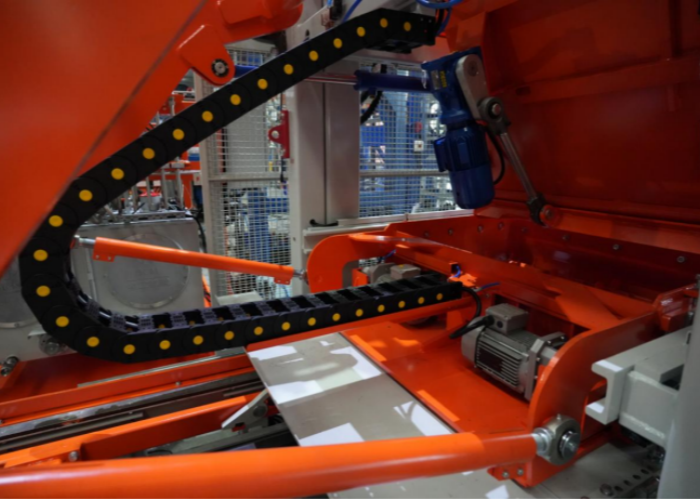

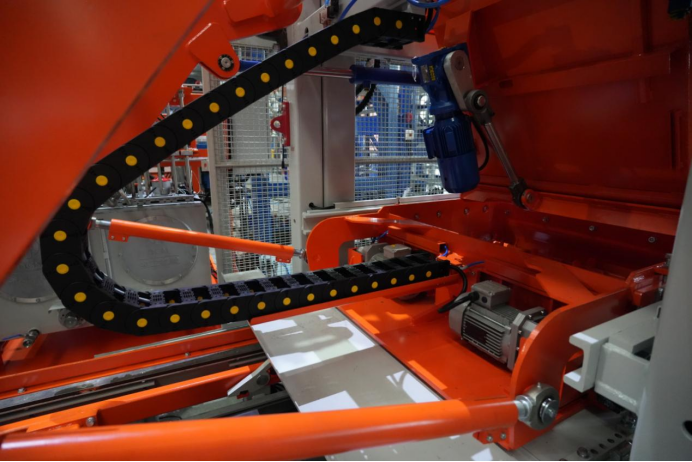

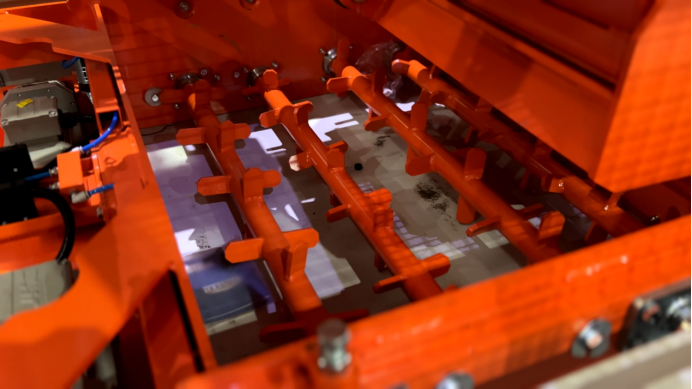

7. نظام دوار بزاوية 360 درجة لكسر الأقواس من أجل تدفق موثوق للمواد
يشتمل مغذي المواد السفلي T10 على آلية تخفيض مستقلة تعمل على تدوير شفرات توزيع المواد المقاومة للتآكل من خلال نطاق 360 درجة مستمر.
توزيع المواد بالدوران الكامل:
تعمل الشفرات الدوارة بالتنسيق مع تغذية المواد لمعالجة حالات التقوس في جميع أنحاء الصومعة. وهذا يخلق عملية كسر تقوس أكثر شمولاً من التذبذب أو الاهتزاز الموضعي.
تقليل فترات التوقف عن التغذية:
من خلال المساعدة في منع تراكم المواد وانسدادها، يدعم النظام التدفق المستمر للمواد ويمكنه تقليل الحاجة إلى إزالة المواد يدويًا.
يُعد التغذية المستقرة أمرًا بالغ الأهمية لخطوط الإنتاج الآلية، حيث يمكن أن تؤثر الانقطاعات في توزيع المواد على اتساق واستمرارية عملية التشكيل بأكملها.
يمكن أن يكون النظام مفيدًا بشكل خاص فيآلات تصنيع الطوب لإعادة تدوير مخلفات البناء والنفايات الصلبة، حيث قد تختلف خصائص تدفق المواد تبعاً للمواد الخام المعالجة.

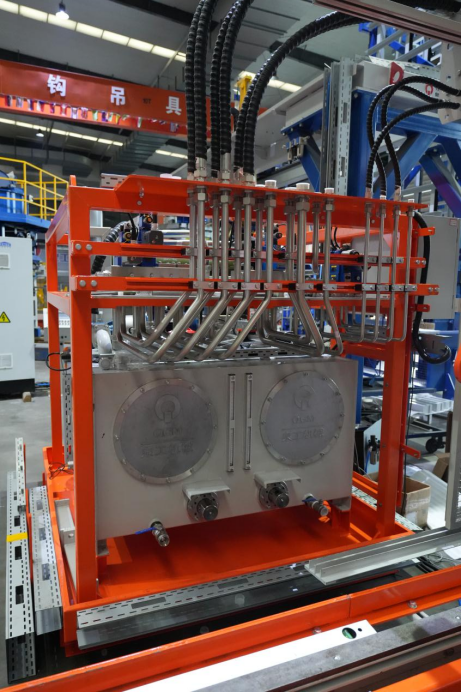

8. وحدة طاقة هيدروليكية متكاملة لتشغيل مستقر وفعال
تعتمد وحدة الطاقة الهيدروليكية T10 على تكوين معياري متكامل يجمع بين نظام الطاقة الهيدروليكية ومكونات التحكم وخطوط السوائل في وحدة مدمجة.
بنية هيدروليكية متكاملة:
بالمقارنة مع أنظمة الهيدروليك المنفصلة التقليدية، يقلل التصميم المتكامل من عدد وصلات الأنابيب الخارجية. وهذا يساعد على تقليل نقاط التسريب المحتملة مع توفير تصميم هيدروليكي أكثر إحكامًا.
تشغيل سريع الاستجابة وصيانة مريحة:
يدعم الترتيب المتكامل التشغيل الهيدروليكي سريع الاستجابة والتحكم المستقر في الضغط مع جعل الفحص والصيانة الروتينية أكثر سهولة.
تم تصميم النظام لبيئات الإنتاج المستمر حيث يكون الأداء الهيدروليكي المستقر وصيانة المعدات المبسطة أمراً بالغ الأهمية.
للمصنعين الذين يستثمرون فيخط إنتاج كتل الخرسانة أوتوماتيكي بالكامل، يعمل النظام الهيدروليكي المتكامل جنبًا إلى جنب مع أنظمة الاهتزاز المؤازر والتغذية والقالب والضغط لدعم التشغيل المنسق للآلة.

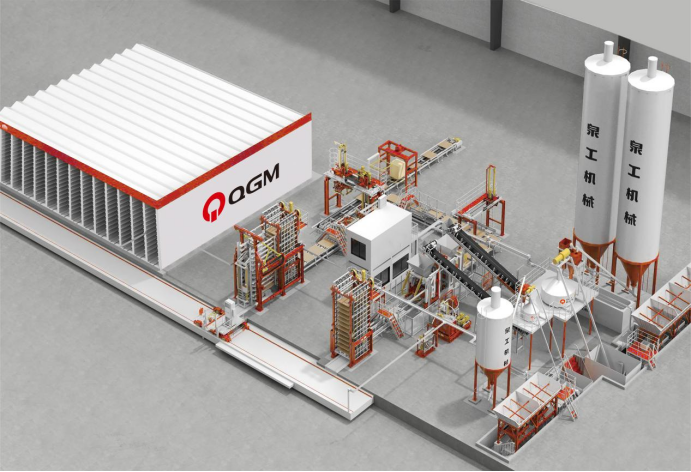

رابعاً: تخطيط خط الإنتاج
خامساً: نماذج وتطبيقات الكتل
٦. فيديوهات
هل أنت مهتم بمنتجاتنا؟ تواصل مع QGM اليوم لمناقشة متطلبات مشروعك. أرسل استفسارك عبر الإنترنت أو اتصل بنا على الرقم +86-595-8679-9299. فريقنا جاهز لمساعدتك.
